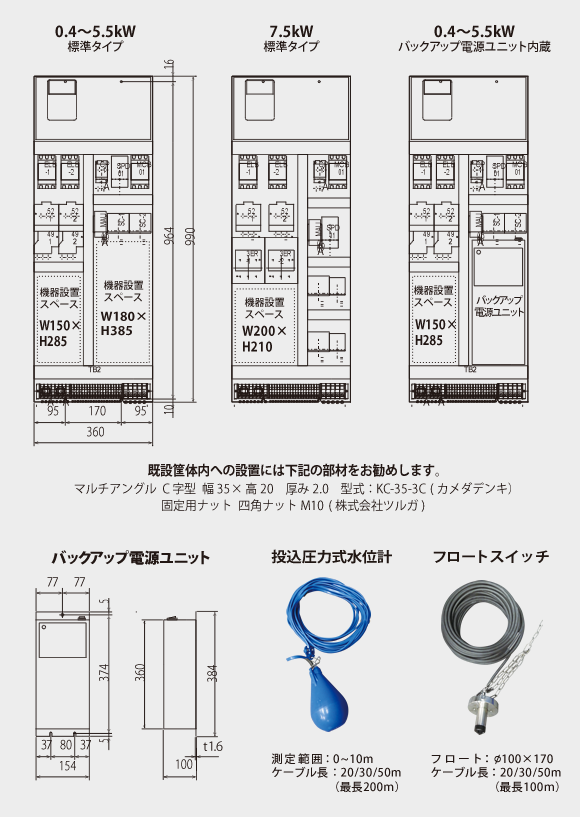

寸法図
ユニット仕様
タイプ | 標準 | バックアップ電源内蔵 | ||
---|---|---|---|---|
ポンプ出力 | 0.4〜5.5kW | 7.5kW | 0.4〜5.5kW | |
起動方式 | 直入 | |||
運転方式 | 単独/並列 | |||
水位制御 | フロートスイッチ/投入圧力式水位計 (但し、機器設置スペースに差動トランス又は 気泡式水位計取付可) |
|||
施行方式 | Cチャンネル取付けタイプ | |||
中板寸法 (mm) |
高さ | 990※1 | 990※2 | 990※3 |
幅 | 360 | |||
バックアップ電源ユニット※4 | ユニット内にはバッテリー1台内蔵 バッテリー交換時期6年 |
|||
電源仕様 | 3パイ3W AC200V 50/60Hz |
|||
使用条件(許容周囲温度/湿度) | 動作時 温度0〜+50℃ 湿度 80%Rh 以下(結露無きこと) |
※1 差動トランス式水位計、気泡式水位計、浸水検知器等が取付できます。
※2 浸水検知器等が取り付けできます。差動トランス又は気泡式水位計を取り付ける場合は中板の高さ寸法が1190mmとなります。
※3 差動トランス式水位計、気泡式水位計等が取付できます。
※4 標準タイプにバックアップ電源ユニットを設置する際は筐体内の空きスペースへ設置してください。
※5 NTT専用回線、一般公衆回線、CATV網、無線にも対応できます。
※6 スマートフォンによる警報機能はパソコンと一部異なります。
機能
運転方式 | 単独交互/並列交互/予旋回槽運転 | |
---|---|---|
水位計 | フロートスイッチ/投込圧力式水位計 | |
水位計接続 | DC24V 水位計用電源内蔵(避雷器付き) | |
操作部 | 手動/自動選択、号機選択、運転/停止 | |
表示部 | 運転電流、運転時間、水位、運転状態、警報状態、各種設定 | |
履歴部 | 警報履歴、運行(イベント)履歴、運転電流、水位、内部温度 | |
停電補償 | 約30分、バッテリー交換時期5年(コントローラー内) | |
通信方式 | 携帯パケット通信(NTTドコモ) |
|
自動通報項目 | ポンプ故障(漏電・渦電流・欠相)、 ポンプ浸水・過熱、異常高水位、 停電、逆相、制御電源断、ポンプ長時間運転、 レベル異常、ドア不正開放、他 |
|
制御機能 | 自動管理運転、スカム付着防止、長時間運転防止、 予備制御運転、過剰流入検知起動、 時間帯別起動、排水量抑制停止 |
|
監視方法 | インターネットを利用した監視サービス、 携帯端末(メール受信機能付き携帯電話)及び インターネット接続パソコンを利用 |
|
監視機能 | 携帯電話 | 警報受信、警報確認、運行履歴、遠隔操作、他 |
スマートフォン/PC※6 | フローシート表示、日報/月報/年報、警報確認、 警報履歴、トレンドグラフ表示、ポンプ運転診断、他 |
|
停電時監視機能 | 水位レベル/扉開/満水警報(要バックアップ電源ユニット) 標準約6時間 省エネ監視モード時約24時間 (60秒毎の断続的監視) |
